Технико-экономические показатели :

Общая площадь 7001,4 м²

Полезная площадь 4338,8 м²

Площадь застройки 2268,25 м²

Строительный объем 38250 м³

в т.ч. подземной части 5250 м³

Условия строительства :

климатический район IIIб

ветровой район IV

снеговой район I

внутренняя расчетная температура 18 С

наружная расчетная температура 19 С

сейсмичность 7 баллов

категория сейсмобезопасности III

степень ответственности II

Здание торгового центра отдельно стоящее, трехэтажное, с подвалом и техническим этажом. Вертикальная связь между этажами осуществляется посредством травелатора, лестниц для посетителей и персонала, грузовыми лифтами для перемещения товара.

В состав структурных подразделений торгового центра входят :

магазин для самообслуживания по продаже продовольственных и сопутствующих товаров (по типу "супермаркет");
магазин "Одежда";
ресторан на 140 мест с банкетным залом на 40 мест и кафе-баром на 20 мест.

Магазин "Одежда" размещается на 1 этаже здания. Его торговая площадь 920 м².

Также на 1 этаже здания в осях 4-8, М-Н располагаются административные помещения, бухгалтерия и санузлы, в осях 1-6, Б-Е располагается открытая стоянка легкового автотранспорта на 16 машин. Остальные машины паркируются на прилегающих территориях.

Торговый зал магазина самообслуживания по продаже продовольственных и сопутствующих товаров размещен на 2 этаже здания. Его торговая площадь 1800 м² . Объемно-планировочные и конструктивные решения помещений магазина обеспечивают прогрессивные формы работы, применение самообслуживания, комплексную организацию работы по типу "супермаркет". Для удобства покупателей предусмотрены травелатор и зона упаковки личных вещей в термопленку.

Вспомогательные, складские и бытовые помещения располагаются в подвальном этаже здания. В состав бытовых помещений входят комнаты персонала с душевыми, комната приема пищи, санузлы и кладовая личного инвентаря.

Магазин оснащен необходимым торгово-технологическим и холодильным оборудованием. Расстановка оборудования обеспечивает свободный доступ к нему.

На 3 этаже здания размещается ресторан на 140 мест с банкетным залом на 40 мест и кафе-баром на 20 мест. В осях 1-3, Б-Е расположена открытая площадка летнего кафе на 50 мест площадью 200 м².

Здание выполнено в виде двух конструктивных блоков, разделенных антисейсмичным швом :

1 блок - между осями А и Е;
2 блок - между осями Ж и Н.

Фундамент под 1 блоком - ленточный, под 2 блоком - монолитная железобетонная плита.

Несущие конструкции в подвале, 1 и 2 этаже - монолитные железобетонные колонны и балки, на 3 этаже - металлические колонны, облицованные гипсокартоном, металлические балки и фермы.

Стены - в подвале - монолитные железобетонные, на 1...3 этажах - навесные из поризованных блоков с наружным слоем из керамического пустотелого кирпича.

Перекрытия подвала, 1 и 2 этажей - монолитные железобетонные с опиранием на балки.

Потолок - подвесной утепленный из плит "Армстронг".

Кровля - профнастил по металлическим прогонам с опиранием на фермы и балки.

Лестничные клетки и лифтовый блок - монолитные железобетонные.

Окна и витражи - металлопластиковые.

Наружная отделка - цоколь облицовывается природным камнем, стены окрашены современными фасадными красками по штукатурке.

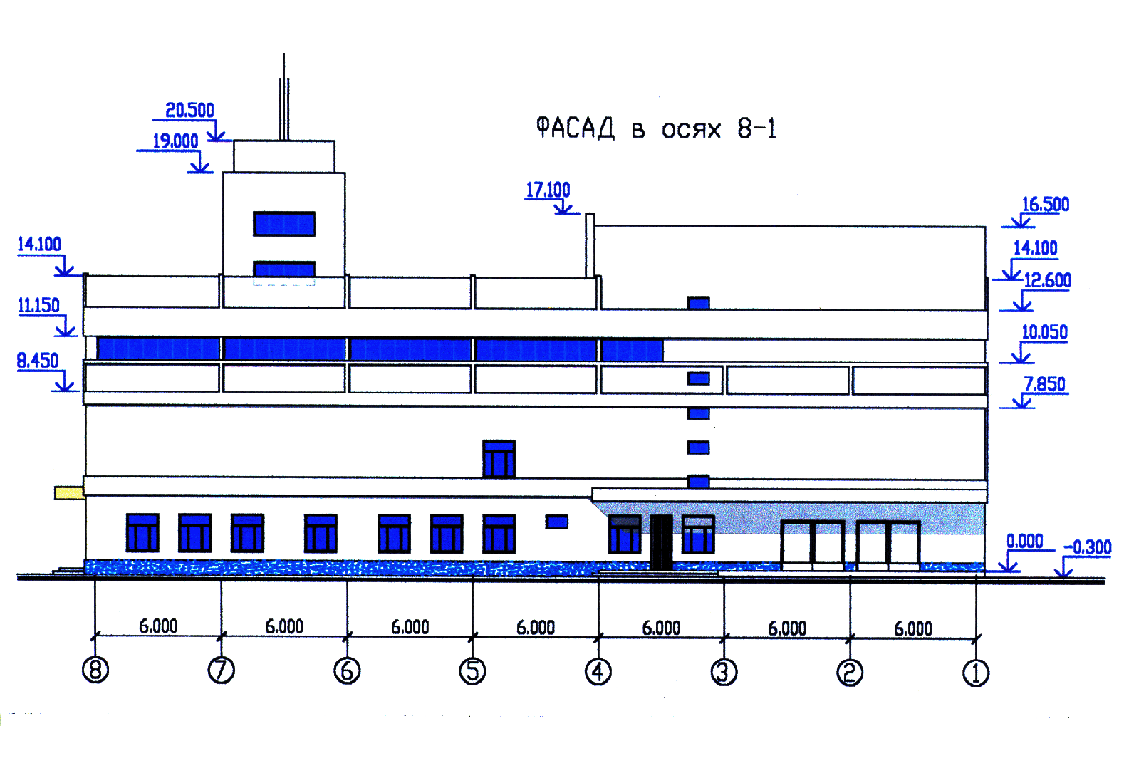

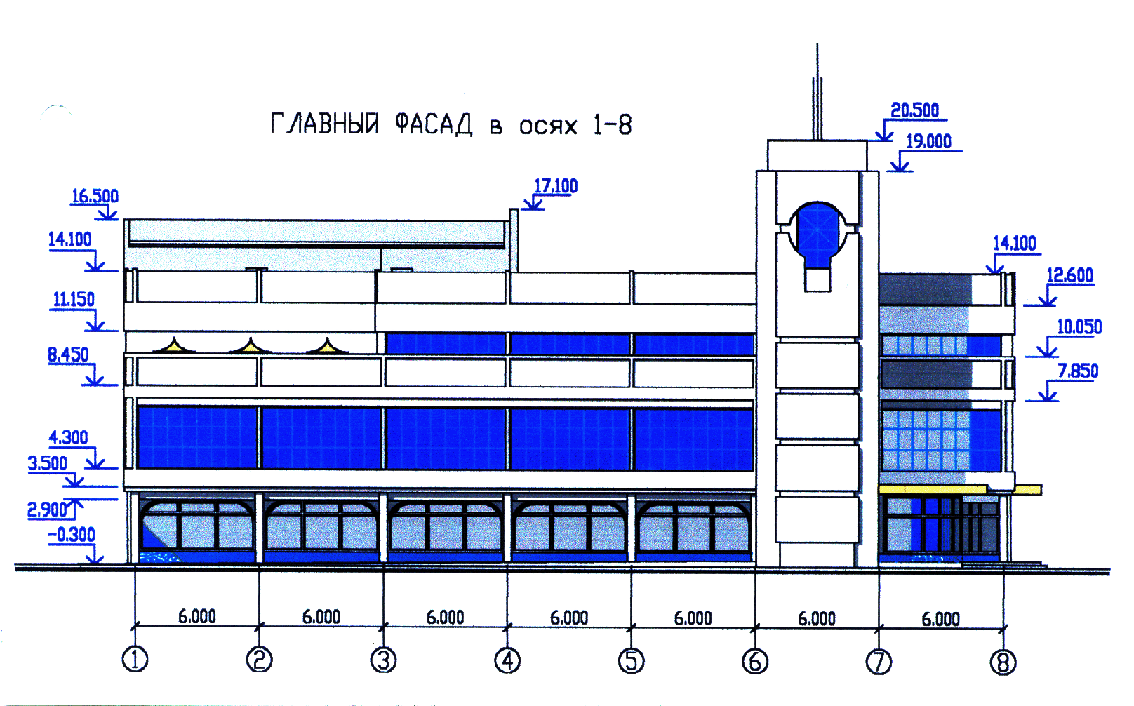

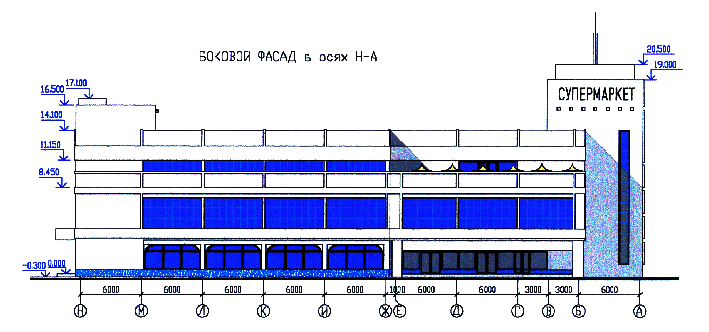

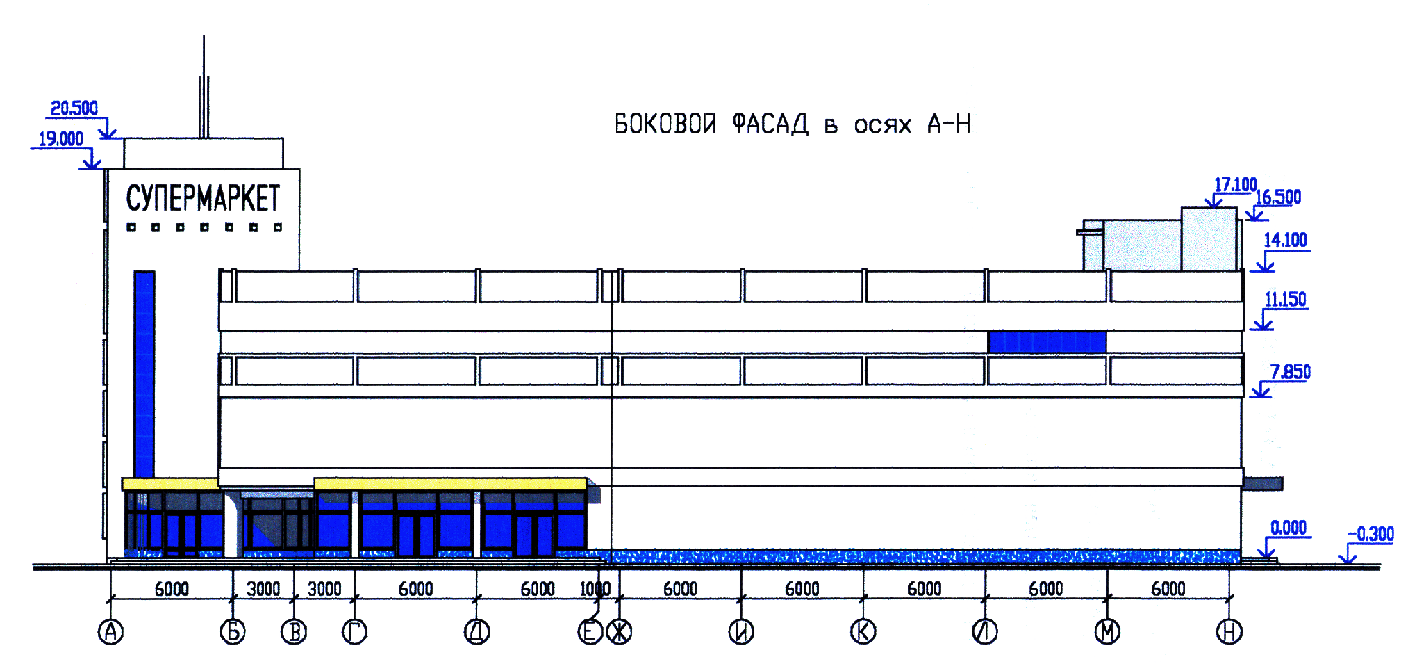

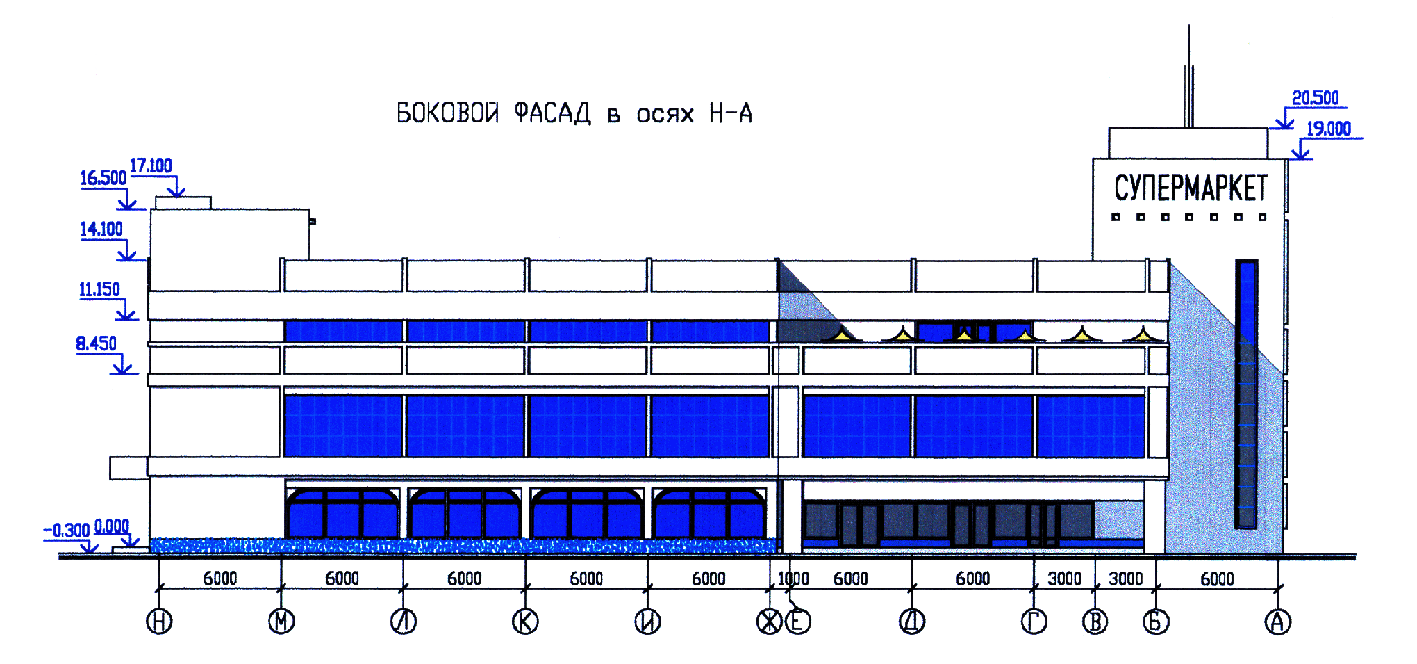

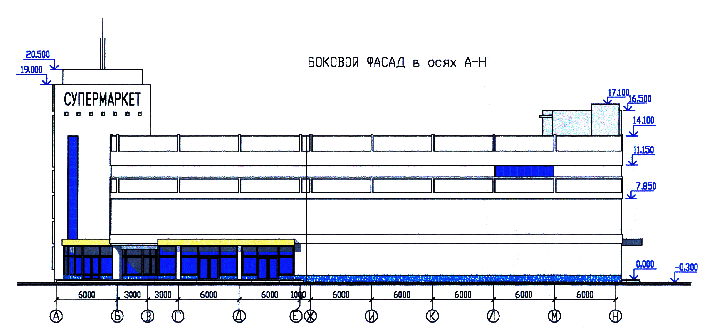

Фасады

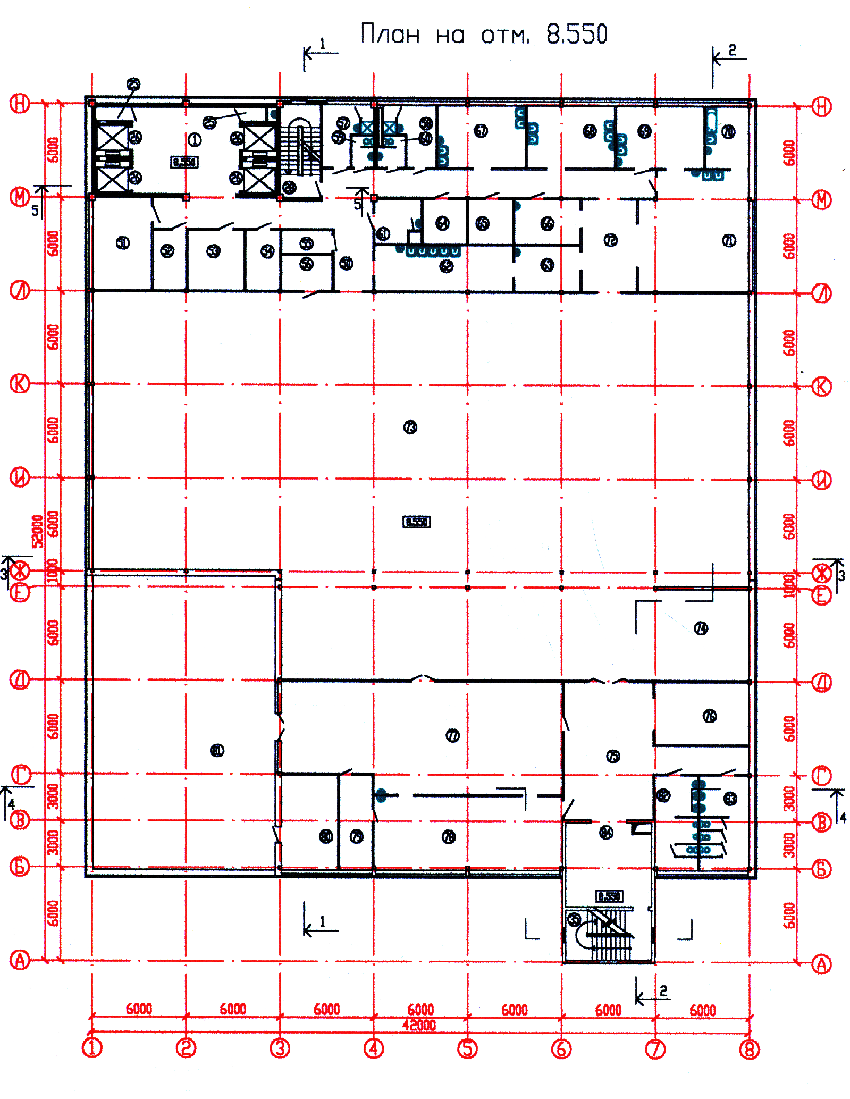

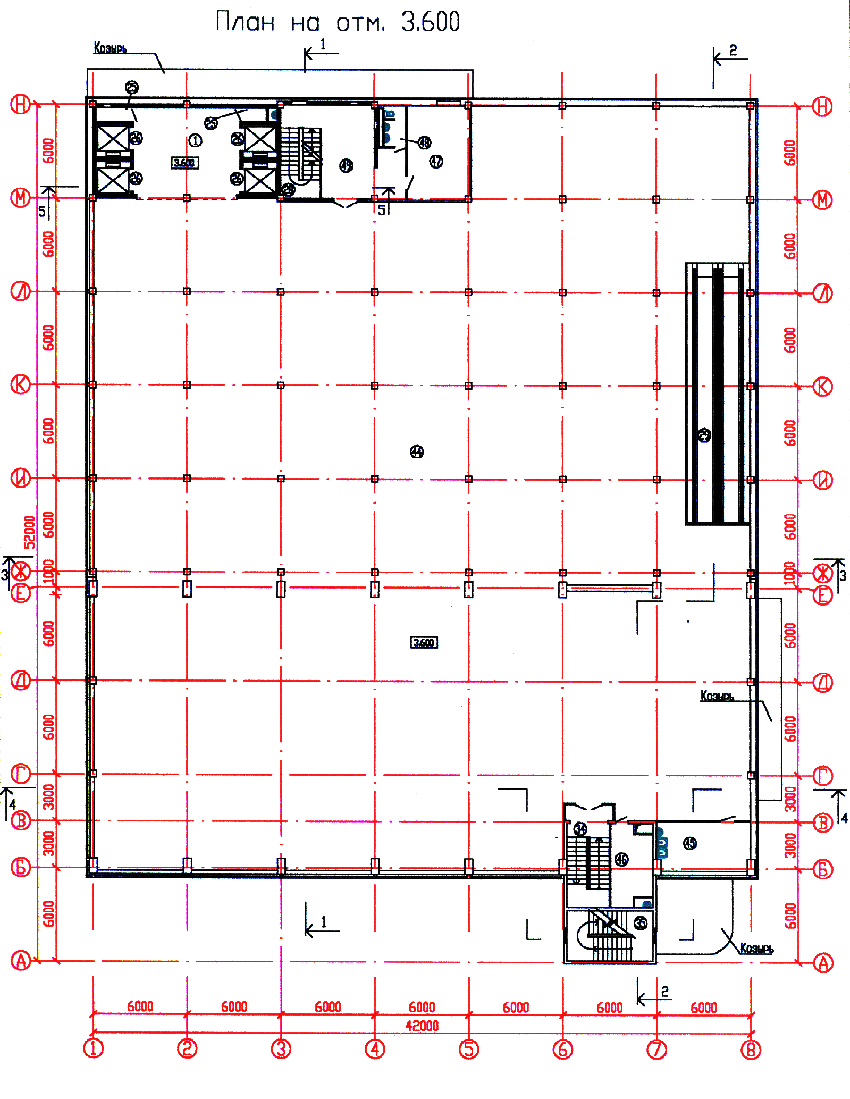

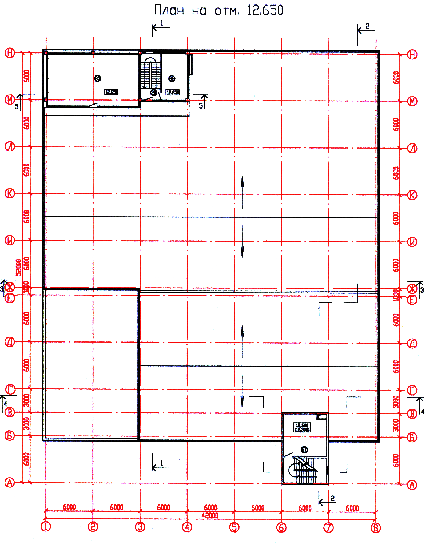

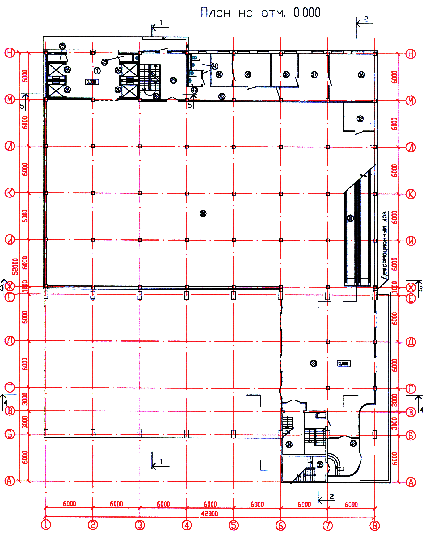

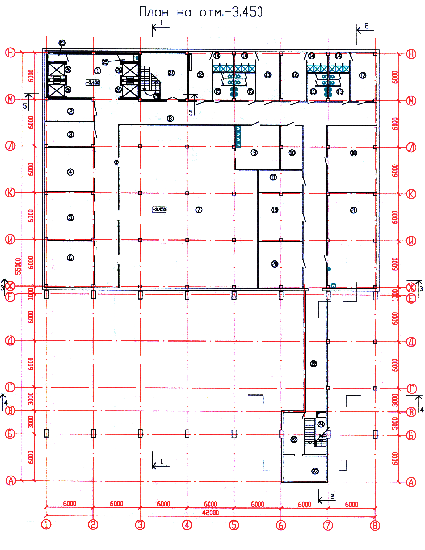

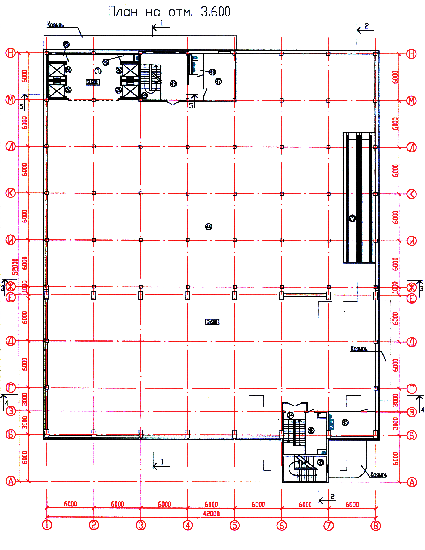

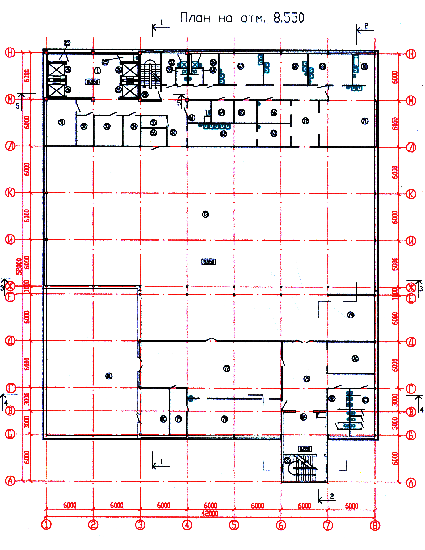

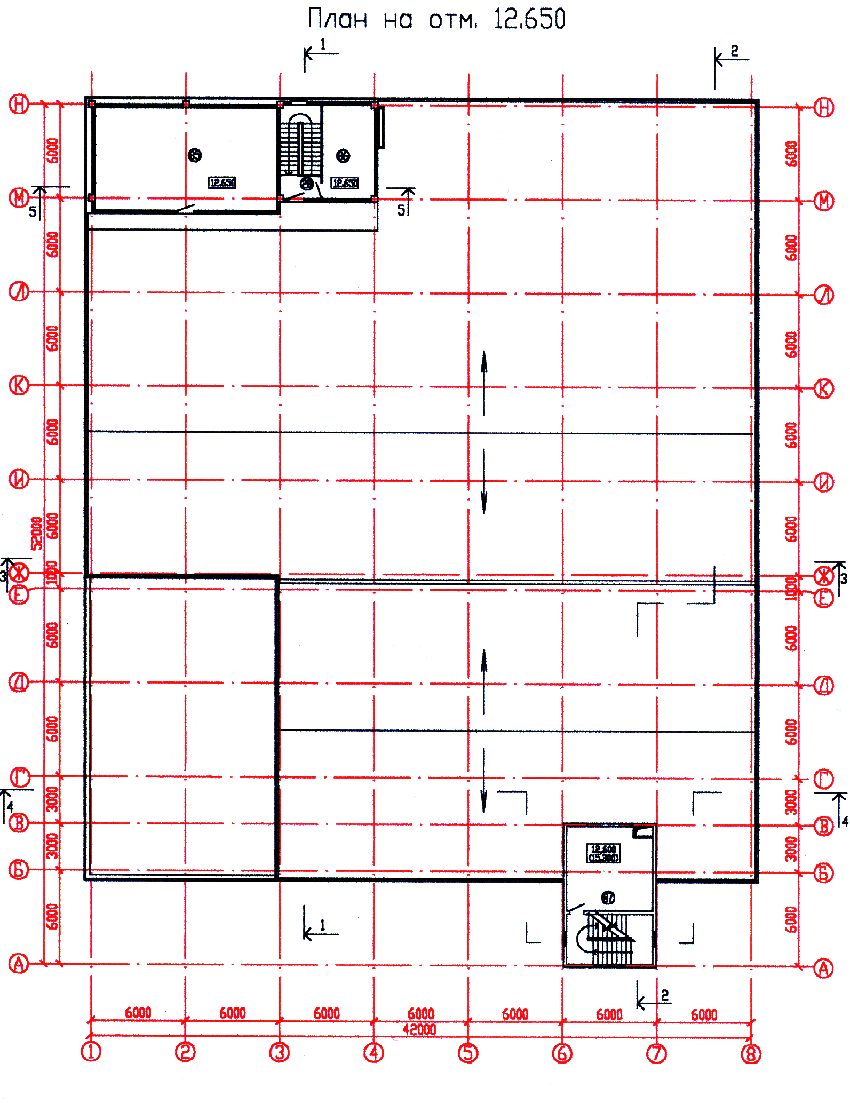

Планы

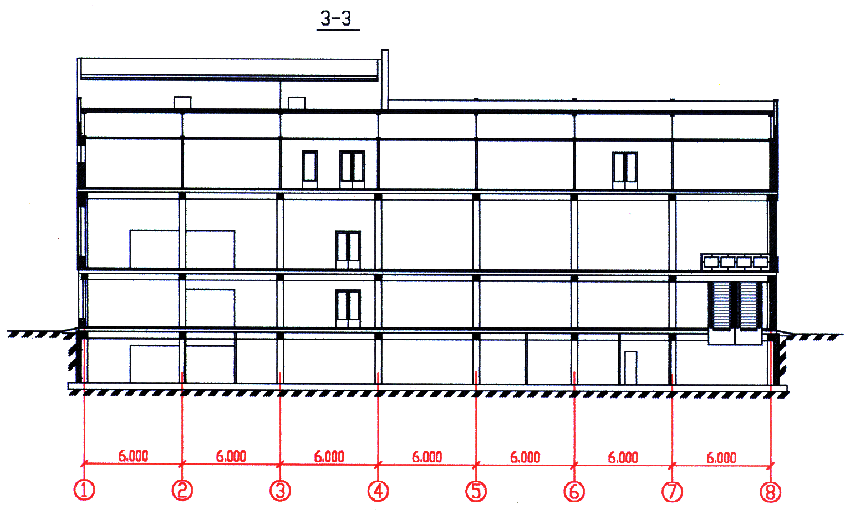

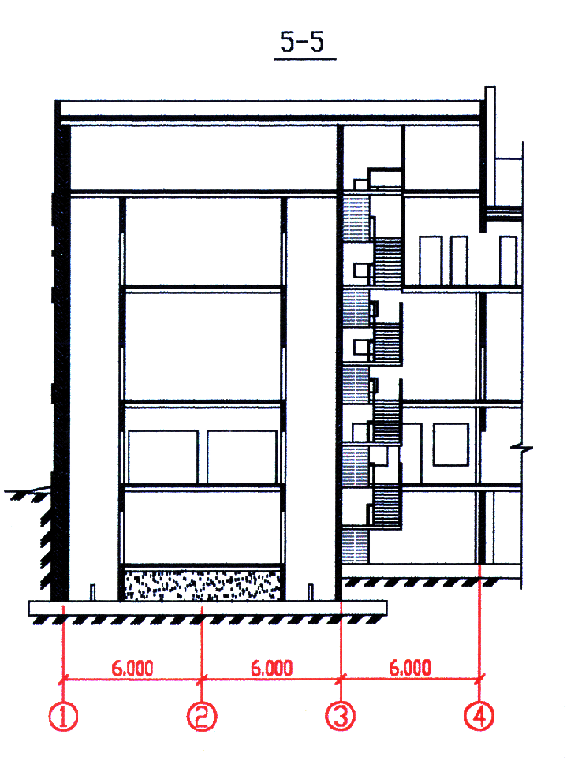

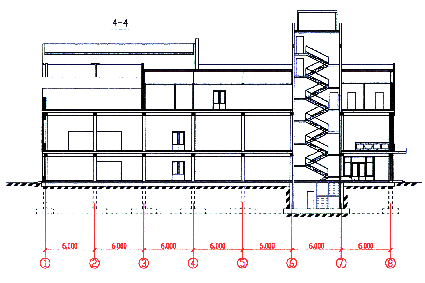

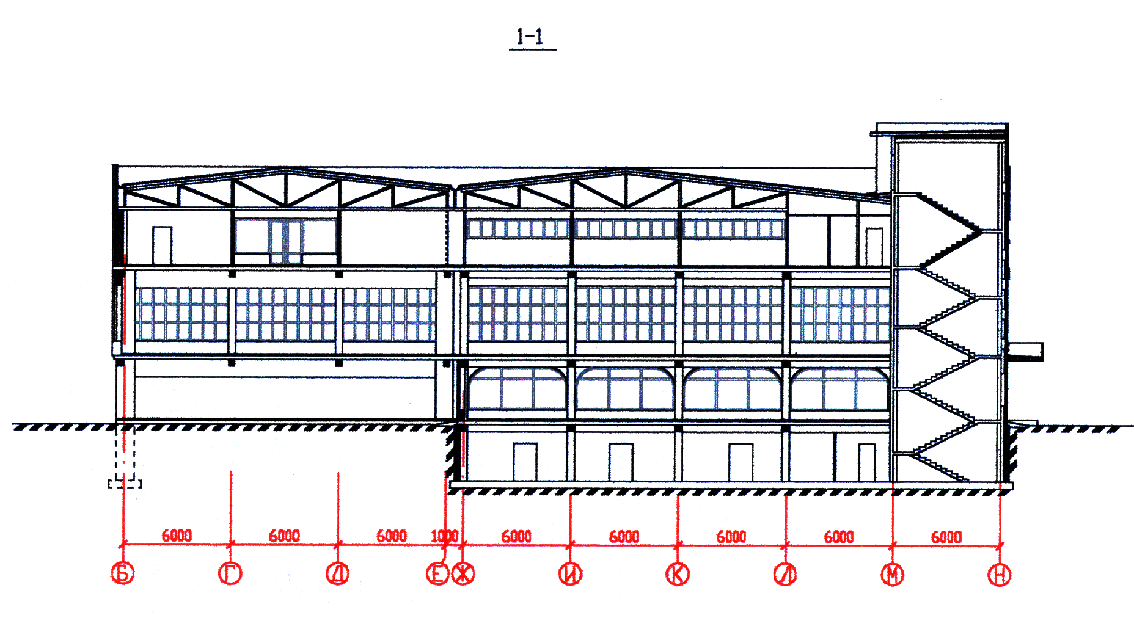

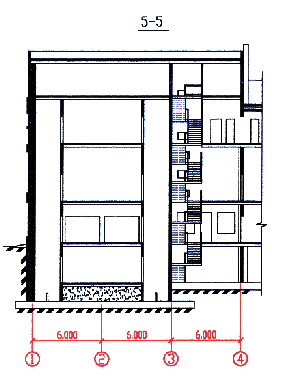

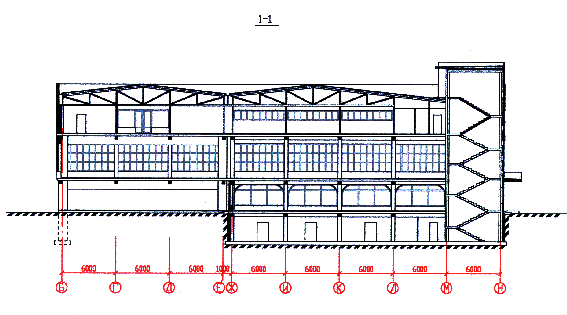

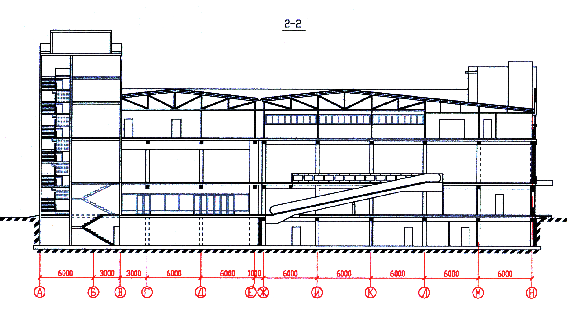

Разрезы

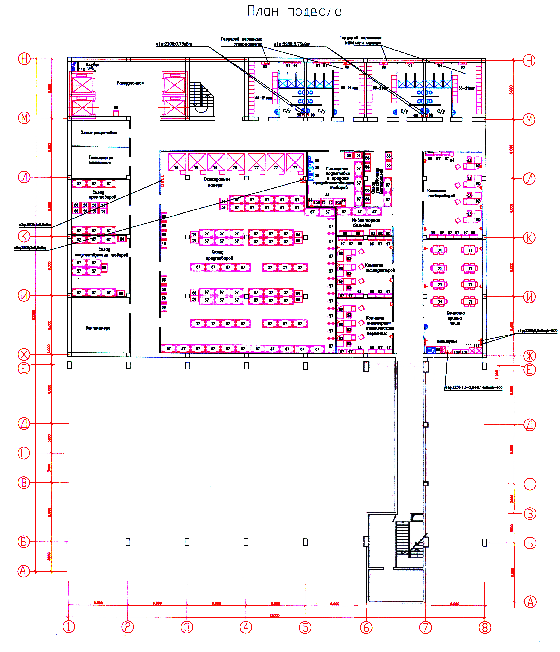

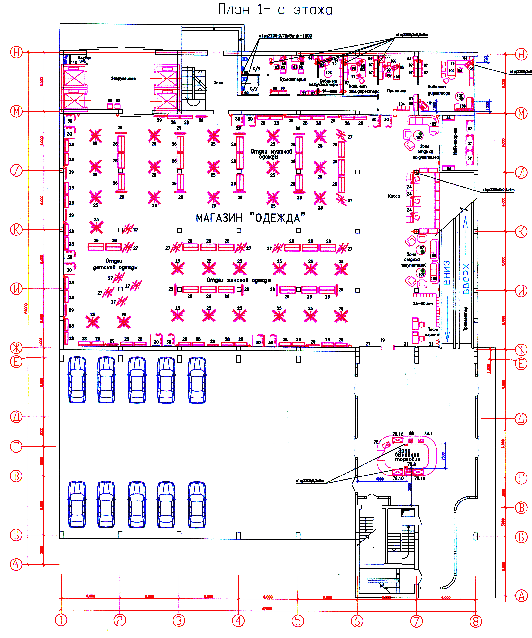

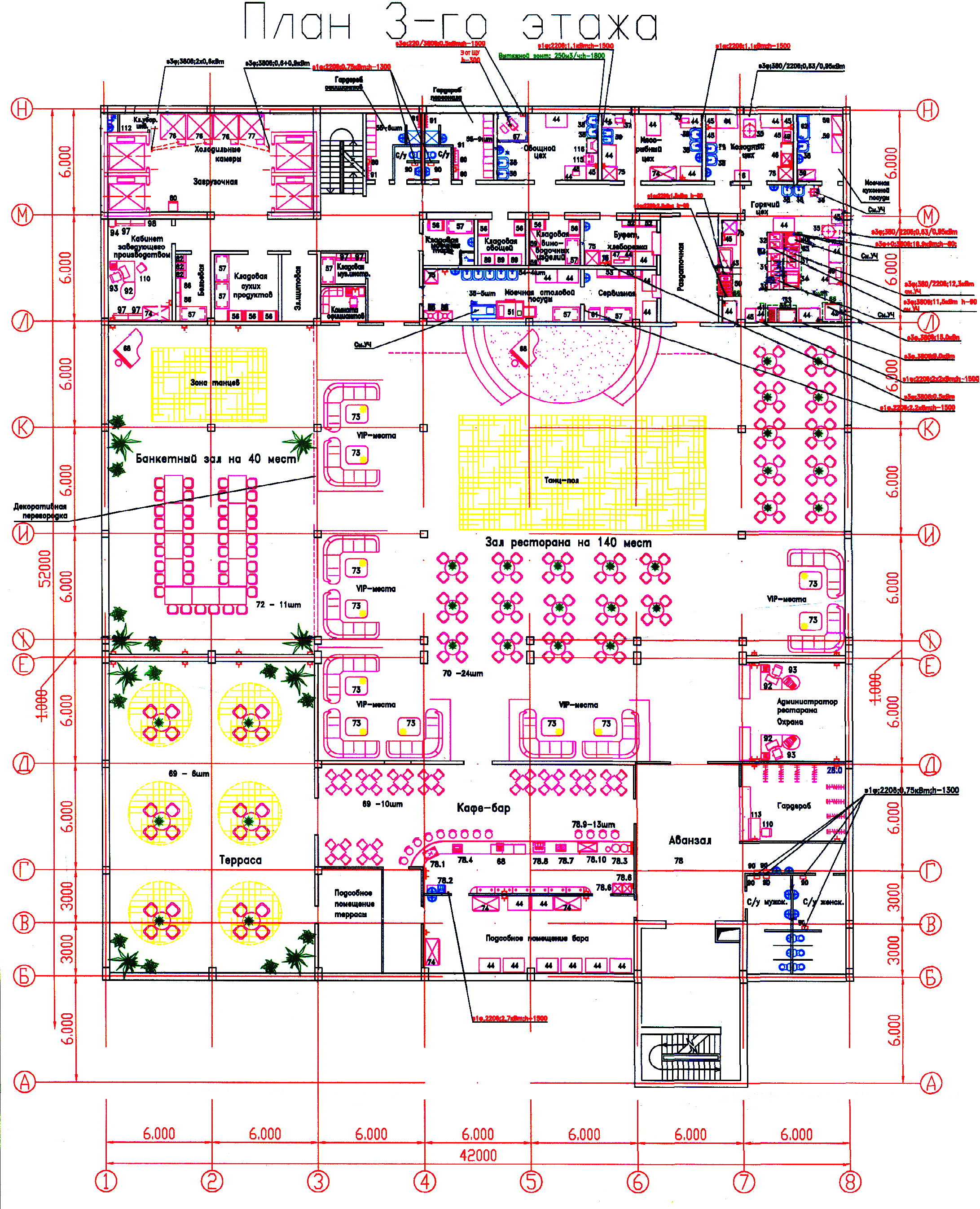

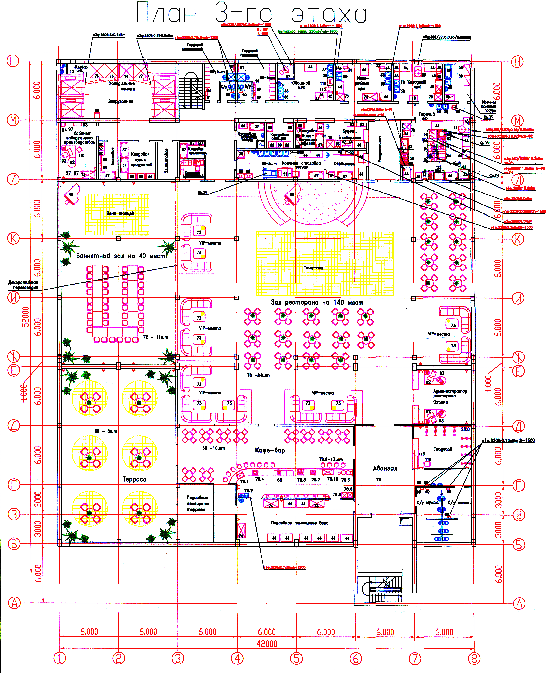

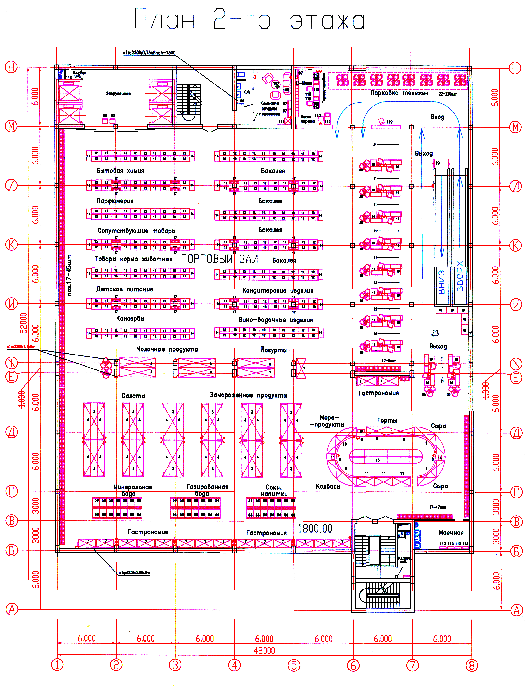

Планы с расстановкой технологического оборудования

Экспликация помещений

№ п/п	Наименование	Площадь м²	№ п/п	Наименование	Площадь м²
1	Разгрузочная	38,1	45	Моечная	18,7
2	Электрощитовая	17,3	46	Кладовая уборочного инвентаря	13,7
3	Техническое помещение	20,1	47	Комната отдыха персонала	24
4	Склад промтоваров	35,2	48	Санузел	3,6
5	Склад сопутствующих товаров	38,6	49	Холл	26,6
6	Венткамера	37,6	50	Коридор	73
7	Склад продтоваров	352	51	Кабинет заведующего производством	22,4
8	Коридор	198	52	Бельевая	7,95
9	Помещение подготовки к продаже продовольственных товаров	31,1	53	Кладовая сухих продуктов	13,7
10	Склад упаковочных материалов	15,3	54	Электрощитовая	8,3
11	Инвентарная бельевая	15,7	55	Кладовая музыкальных инструментов	4,9
12	Мужской гардероб персонала супермаркета	18,2	56	Комната официантов	7,15
13	Женский гардероб персонала супермаркета	19	57	Гардероб официантов	9,5
14	Душевая на 3 кабинки	6,4	58	Гардероб персонала	10
15	Санузел	9	59	Санузел мужской	2,8
16	Мужской гардероб персонала магазина одежды	20,8	60	Санузел женский	3,15
17	Женский гардероб персонала магазина одежды	21,5	61	Кладовая моечной тары	8,5
18	Комната товароведов	53,25	62	Моечная столовой посуды	25,5
19	Комната экспедиторов	34,5	63	Сервизная	12,2
20	Комната инженерно-технического персонала	33,6	64	Кладовая овощей	7,95
21	Комната приема пищи персонала	77,1	65	Кладовая вино-водочных изделий	7,95
22	Коридор	41,3	66	Буфет, хлеборезка	12
23	Инвентарная (2 помещения)	1) 15,85 2) 15,15	67	Овощной цех	22,2
24	Лестница	12,8	68	Мясо-рыбный цех	22,2
25	Кладовая уборочного инвентаря	2	69	Холодный цех	22,2
26	Грузовой лифт	4,6	70	Моечная кухонной посуды	10,9
27	Шлюз	18	71	Горячий цех	52,7
28	Лестница	15,6	72	Раздаточная	20,6
29	Холл	20,4	73	Зал ресторана	921
30	Магазин одежды	920	74	Комната администратора ресторана	35
31	Травелатор	66,8	75	Аванзал	61,8
32	Инвентарная	14,1	76	Гардероб	23,8
33	Вестибюль супермаркета	215,6	77	Кафе-бар	121,1
34	Пожарный выход	18	78	Подсобное помещение бара	69
35	Лестница	17,6	79	Кладовая	12,5
36	Кабинет директора	34,6	80	Подсобное помещение террасы	21,9
37	Приемная	27,1	81	Терраса	220,2
38	Кабинет заместителя директора	14	82	Мужской санузел	16,5
39	Бухгалтерия	19,9	83	Женский санузел	18
40	Кабинет главного бухгалтера	15,3	84	Холл	28,8
41	Женский санузел	4,8	85	Машинное отделение	76,55
42	Мужской санузел	3,3	86	Венткамера	17,25
43	Коридор	23	87	Административное помещение	28,8
44	Торговый зал супермаркета	1800
